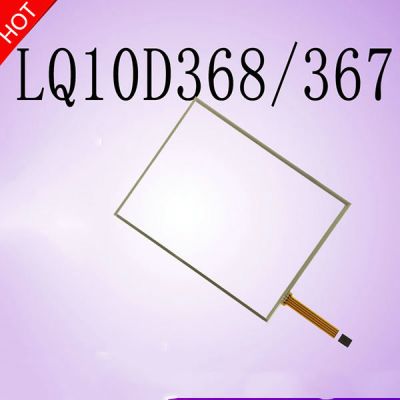

10.4 inch Touch panel for LQ10D368 LQ10D36A LQ10D367 4 wires cable
Parameter for LQ10D368 Screen
LQ10D368 基本参数 |
|
制造商(Productor) |
夏普/SHARP |
产品型号(MODEL) |
LQ10D368 |
屏尺寸(Size) |
10.4" |
分辨率(Resolution) |
640×480 |
分辨率简称(Resolution Name) |
VGA |
显示比例(Display scale) |
4:3 |
像素排列(Pixel Arrangement) |
RGB垂直条状 |
点距(Pixel Pitch) |
0.110×0.330 mm |
产品组成(Panel Composition) |
液晶屏, |
面板类型(Technology) |
a-Si TFT-LCD |
主要用途(Applications) |
【工业】, |
显著特征(Panel Features) |
【雾面】, 【翻转显示】, |
LQ10D368光电参数 |
|
显示模式(Display mode) |
TN,常白显示,透射式 |
亮度(Luminance) |
200 nits |
对比度(Contrast Ratio) |
300:1 |
颜色(Color) |
262K |
色彩饱和度(Color Saturation) |
-1% |
响应时间(Response) |
20/40 (Tr/Td) ms |
可视角度(Viewing Angle) |
40/70/70/70(上/下/左/右) |
最佳视角(The Best View) |
6 o'clock |
白场色度(White Field Chroma) |
X:0.313; Y:0.329 |
白场变动(White Field Dynamic) |
1.45 (5 points) |
反转扫描(Reverse Scan) |
翻转 (水平/垂直) |
信号类型大类(The kind of Singnal) |
Parallel |
接口类型(Interface) |
Parallel |
信号接口定义(Singnal Interface Definition) |
BLL-3PINS-HNL |
驱屏电压(Drive-screen voltage) |
3.3/5.0V (VCC) |
面板输入电流(Input Current) |
180mA (ICC) |
信号接口类型(Kind of Singnal Interface) |
端子 |
信号接口品牌(Brand of Singnal Interface) |
JST |
信号接口型号(Model of Singnal Interface) |
DF9BA-31P-1V |
信号接口脚距(Pitch of Singnal Interface) |
4 mm |
信号接口脚数(Pin of Singnal Interface) |
3 pins |
LQ10D368结构参数 |
|
工作温度(Operation Temperature) |
-10 °C ~ 65 °C |
存储温度(Storage Temperature) |
-30°C ~ 70°C |
表面处理(Surface Technology) |
雾面,Hard coating (3H) |
显示区域(Active Area) |
211.2×158.4 mm |
可视区域(Display Area) |
214.6×162.4 |
外形尺寸(Outline) |
246.50× 179.40×11.00 mm |
触摸屏(Touch Panel) |
无 |
灯管位置(Lamp Position) |
侧入式光源(顶部) |
背光类型(Backlight) |
CCFL |
灯管数量(Lamp Number) |
1 pcs |
灯管形状(Lamp Shape) |
直条 |
背光寿命(Life Time of Lamp) |
50K Hours |
单一灯管电压(Voltage of Lamp) |
500V |
单一灯管电流(Current of Lamp) |
6mA |
灯管工作频率(Working frequency of BL) |
20/35/60KHz (Min./Typ./Max.) |
灯管启动电压(Starting Voltage of Backlight ) |
950/1500V (Max.)(Ta=+25/0℃) |
内置灯管驱动器(Driver of Backlight) |
无 |
背光接口类型(Kind of Backlight Interface) |
端子 |
背光接口品牌(Brand of Backlight Interface) |
JST |
背光接口型号(Model of Backlight Interface) |
BHR-03VS-1 |
背光接口数量(Quantity of Backlight Interface) |
1 pcs |
背光接口脚距(Pitch of Backlight Interface) |
4.0 mm mm |
背光接口定义(Backlight Interface Define ) |
BLL-3PINS-HNL |
